智能网络中央管理系统主机

一款为会议室（多功能报告厅、指挥中心）里控制多媒体设备的会议模式、音视频切换、音量光线调节、舞台灯光、强电开关、设备电源、窗帘幕布升降、设备升降等功能而设计的中央集中控制管理设备。具有多种可编程外部设备控制接口，采用电脑脚本程序编程，强大的控制逻辑，人性化的可编程控制界面，配合移动设备终端、无线射频液晶触摸控制屏或有线控制面板，可进行无线双向控制或有线控制。

设备采用主频高达700MHz的32位ARM11四核内嵌式微处理器，具有256M控制指令数据FLASH闪存，可保存高达3000条控制指令，满足任何场合的控制存储要求，并支持扩展。

编程采用非网页式电脑脚本语言，用户可在现场编写和下载脚本程序，以实现更高级的逻辑控制功能，比如实现校验和计算。

编程设计平台采用先进的软件技术，不需使用任何电脑语言进行编程，不需使用各种复杂的逻辑模块与宏，以方便系统调试、操作、以及后期维护及升级。

编程设计平台可自动生成各种3D按钮（不需设计图片）；也支持图片按钮，支持PNG、WMF、ICO、GIF图片的透明效果，可实现任意形状的按钮，各种效果的界面。

具有功能操作状态真实界面的双向反馈功能，支持脚本代码程序，可用代码程序处理所控制设备的反馈协议，可在界面实时查看串口及网口所控制的设备状态。

具有以太网(TCP/IP)、局域网、无线网、也可连接射频接收器等多种通讯控制方式，支持多台移动设备终端和语音控制传感器同时控制同一台主机。

具有32路可编程串口（16个RS232串口、8个RS232凤凰端子、8个RS485/422凤凰端子），可双向收发RS232C/485/422协议数据，可与FUNINC数字会议系统系列产品进行无缝连接，用来控制会议主机模式、音视频矩阵信号切换或分布式信号切换拼接大屏等设备功能。

内嵌式高精度脉宽捕获及数码转换红外遥控学习功能，无需配置专业学习器可直接实现红外信号的学习，可把红外数据保存到电脑成为红外库文件，供后续工程或后续维护升级使用；结合16路可编程独立IR红外发射接口可实现对VCR、 DVD、 CD、智慧屏或投影机等的集中控制。

具有8路可编程独立I/O节点控制接口和8路可编程独立继电器控制接口，用于控制会议环境装备的节点信号联动和电路信号的触发，如投影机和投影幕的升/降，舞台幕布和窗帘的开/闭，灯光的开/关等。

具有1个NET口，1个TF卡接口，大量的控制接口作为后备和备份使用。

具有RJ45万能双向网口，不需配置接收器（转换器），可同时使用TCP和UDP方式；TCP方式，可同时连接100多台被控设备，也可分时连接上万台网络受控设备；UDP方式，可广播发送，也可指定目标IP一对一发送，可支持数百个目标IP(UDP受控设备)。

设备为非串口分配器式中控，串口等所有控制代码保存在主机上，主机可执行逻辑控制，触摸屏仅保存一个控制ID号，减少网络通讯，提高响应速度和稳定性。

设备支持支持串口间的数据相互转发，比如串口1收到的数据，可以从其它串口或网络输出，网络收到的数据也可从串口输出。

内置在线电擦除和低电压写入的数据存储器，可存储512个高清会议摄像机跟踪预置位，具有数据保存可靠、可在线改写、功耗低等特点。

内置FUNINC数字会议系统控制协议，可轻松实现对会讨麦克风和高清会议摄像机的控制。

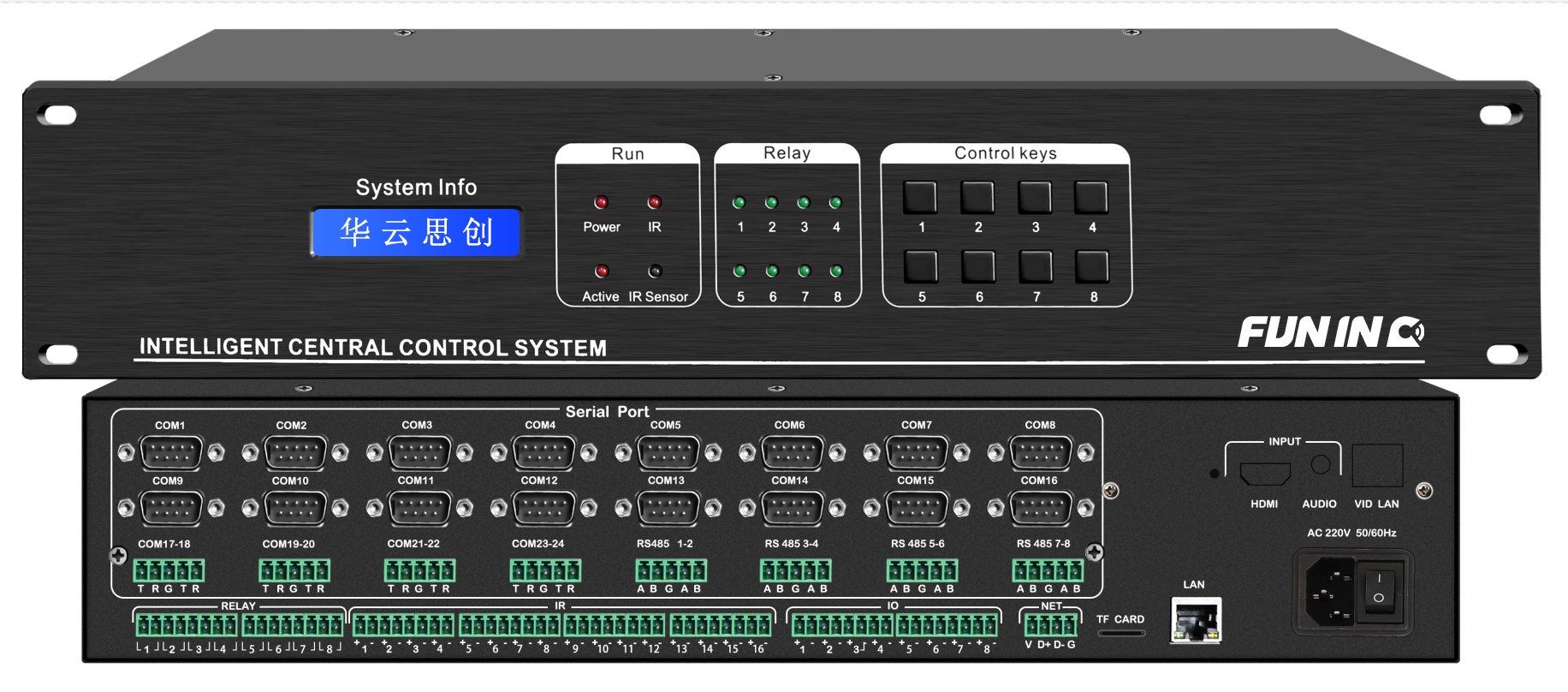

设备前面板带蓝光液晶显示屏，可显示设备的IP地址；8个自定义功能的按键，可作为应急操作控制；13个LED状态指示灯，实时展示设备工作、电源、串口、红外的工作状态。

控制软件app可以同时支持多台HarmonyOS平板、IOS平板、Android平板、无线射频液晶触摸控制屏等移动设备终端通过无线方式与主机通讯；也可以使用PC端软件app通过windows平台进行通讯，实现对主机的控制；操作控制界面完全相同，方便用户使用；多种方式，可同时使用，互为备份。

设备同时支持HarmonyOS、Linux、Windows、IOS等系统平台的浏览器Web网页控制方式，用户可以通过网页对各个控制口连接的设备进行控制，编程软件可以在网页上，任意添加被控设备和增加删除按钮；打开控制网页时，必须先输入密码进行登录。

设备支持微信等第三方app扫一扫二维码进行控制。

具备多屏联动同步控制功能，支持多台平板电脑及windows电脑同时控制，一台终端(电脑)的操作结果会自动同时更新显示到别的终端（电脑）上，状态值由主机保存，控制终端（平板电脑）关闭后重新打开时，软件自动和主机同步，保证显示的开关状态、数值等为当前的实际值。

编程设计支持在平板电脑操作界面嵌入网页，可以显示天气，通知等；可嵌入视频播放组件，播放常见种类的视频文件，如会议摄像机或视频终端等的RTSP\RTMP\HTTP视频流图像。

采用字体自动识别技术，在Windows电脑上设计界面时使用的任何字体，都能在HarmonyOS平板、IOS平板、Android平板上正确显示（不需制作图片）。

系统程序设计师勿需亲自到项目现场，可直接通过以太网络，利用Internet互联网传输来更改程序的内容。

设备内置万年历电路，可在指定时间自动执行控制操作。

设备编程设计程序支持加密狗功能，保障了设备程序的安全运行和管理。

设备采用过流保护和接地故障保护设计。

（选配）设备可选配前面板4.3英寸彩色液晶触摸显示屏和USB编程接口，采用专用编程软件，可对液晶触摸显示屏的界面任意定义，添加删除页面，修改背景图片和颜色，增删各种形状的按钮，自定义各个按钮的功能，可显示和修改设备的IP地址。

（选配）设备可选配网络预览模块，实现网络预览；模块带1路HDMI视频和1路模拟音频输入，输入的视频以视频流方式发送到网络上，标准的H.265编码格式，可在设备配套的app和PC控制软件上以视频窗口方式显示，用于预览无缝矩阵或会议摄像机等输入的视频信号。

（选配）设备可选配备份控制器，支持两台设备相互热备份，主用设备死机或出现故障后，会自动切换到备用设备继续工作，最多可支持5台相互热备份。

技术参数：

红外学习载波范围：15-120KHz

红外发射载波：38KHz

最大红外数据宽度：96位

存储方式：高速FLASH闪存

控制指令数据容量：256M，支持扩展

最大读写速度：66Mb

继电器触点形式：1C（SPDT）

继电器触点负载：2A/30 VDC

继电器阻 抗：≤100mΩ

继电器额定电流：3A

电气寿命：≥10万回

机械寿命：≥1000万回

串口波特率：300-115200可选

IO口输入高电平电压：1.8-36V

IO口输出高电平电压：3.3V

平均故障间隔时间MTBF：38000小时

电源：100VAC~240VAC,50/60Hz,国际自适应电源

最大功率：15W

尺寸（长*深*高）：480*240*90mm

重量：4.0kg
